工業產業中的橡膠輸送皮帶在短距離運行中有明顯的優勢,其中托輥與支架是皮帶輸送機系統的重要組成部件,當輸送機運行時兩者的摩擦不僅影響皮帶機的傳送效率,也影響皮帶輸送機工作的穩定性和安全性;

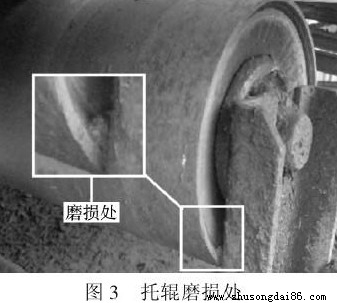

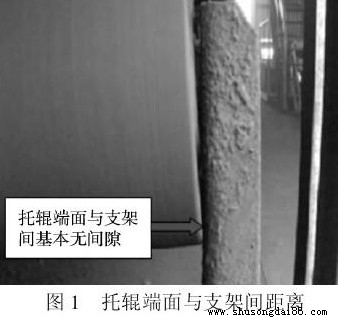

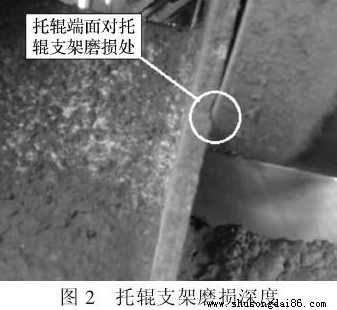

問題現象:在皮帶傳送過程中,托輥端面與支架之間基本無間隙,托輥端面造成支架產生一定的磨損,磨深約1.5-2mm,托輥端面也會有明顯的磨損變形現象,降低使用壽命,影響生產過程的連續性和穩定性,會給生產造成不必要的財力及物力損失;
原因分析:托輥及支架兩者之間存在摩擦的原因有:使用過程中的自然磨損和設計裝配中存在不合理因素,實際生產中發現:新更換的托輥也能很快出現明顯的磨損痕跡,因此排除自然磨損的可能,判斷此問題是由于一般供應單位的設計尺寸不合理,安裝使用后被輸送帶支架擠壞,到一定程度會造成托輥軸承座與輥筒表皮的脫落;
根據回程V形支架設計要求,回程V形托長度為1100mm,托輥支架間隙為1112-1115mm,設計之初回程V形托兩端各有6mm的理論間隙,但在實際使用中由于V形托支架設計有5度的角度,即使托輥支架在原1112mm尺寸走上公差,也無法滿足1100mm長托輥的正常旋轉,始終有兩個最長點,只要旋轉就有會與工業皮帶的支架產生摩擦,回程V形托在運行中受輸送皮帶運行振動、托輥?zhàn)灾氐挠绊懚频街虚g架處,磨損中間架,這樣造成托輥端面與中間架產生劇烈的摩擦,使中間托輥支架的熱浸鋅保護層遭到破壞,其厚度僅有100μm,如果熱浸鋅保護層被磨掉,工作環境惡劣而且在使用中水除塵,腐蝕性較強,會降低運輸帶支架的使用壽命,造成托輥支架和回程V形托同時加大損耗,增加用戶拆卸時的成本;
按照正常標準,單只熱浸鋅托輥支架的正常使用壽命為8-15年,按照生產運行狀況很難保證正常的使用壽命,回程V托磨損失效的情況較多,部分槽托也有這種磨損情況,有的甚至已經將托輥支架磨壞,如不及時解決,將縮短V形托支架正常使用壽命;

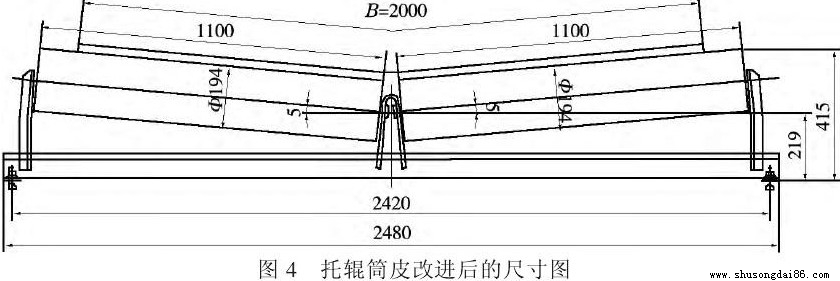

改進措施:由于運輸皮帶與托輥摩擦只集中在中部,兩側很少用到,因此再次定制托輥時,輥軸尺寸不變,筒皮總長縮短10mm,在維修更換托輥時,如發現已經磨損,熱浸鋅層遭到破壞的托輥支架,用紗布打磨后噴干式鋅粉自噴鋅漆,以減少銹蝕,為防止橡膠皮帶的撕裂,對于磨損嚴重的托輥支架予以更換,消除隱患;
改進效果:回程平行托輥改進后,皮帶輸送機械運行中托輥與支架之間可無摩擦現象,解決了原企業設計中存在的問題,傳動滾筒使用壽命以及皮帶輸送機設備的生產效率得到了大幅的提高;
